混凝土斷層超聲成像儀
應用范圍: 可適用于非破壞性測試，只需要一個測試面，利用脈沖回波技術針對混凝土或者是鋼筋混凝土進行內部成像。可以測試出物體內的夾雜物，空洞，裂紋，裂縫，內部蜂窩，內部預埋管道，和其他內部物質等情況，也可以用來評估混凝土的強度。
混凝土斷層超聲成像儀產品詳情
混凝土斷層超聲成像儀用途：
MIRA是用于在混凝土、鋼筋混凝土和石材等物體的一端測試其完整性的無損檢測儀器，可以探尋材料中的外部侵入物、缺陷、裂縫以及管道和蜂窩。也能夠測量厚度，檢測厚度大可達2米。
測量結果以B-Type斷面影像的形式呈現，使得測量結果更容易理解，并且可以方便快速的分析物體。三維數據通過配套軟件重建斷面影像，并且產生物體內部結構的3D影像。

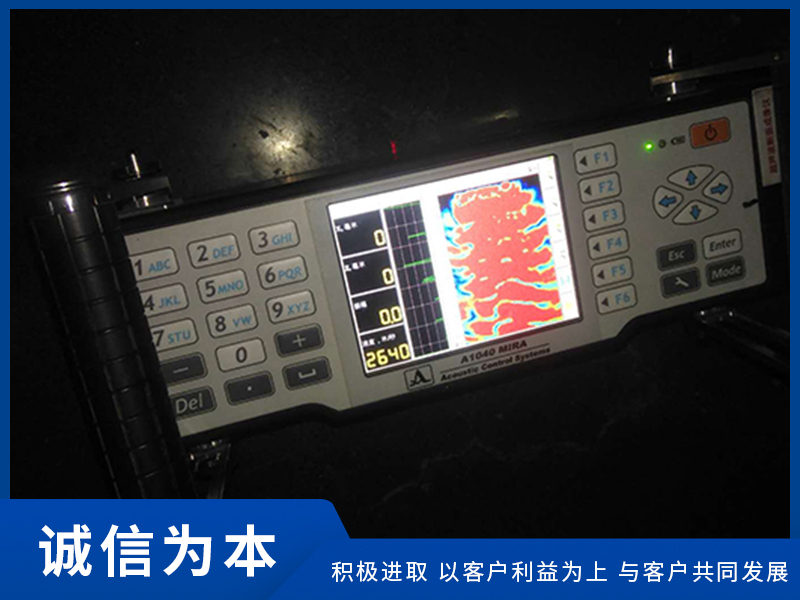

MIRA采用直板型設計，方便工作。內置計算機、內存、大尺寸顯示器以及控制按鈕，提供舒適的工作條件。
由于非耦合聲波接觸技術的實現，在結構測試的過程中，無需使用任何耦合劑。斷層掃描儀數據處理（SAFT算法）用于編制數據，并且提供了清晰的、形象的測量物內部結構圖片。
即可用于人工操作，也可作為自動檢測系統的一部分。
混凝土斷層超聲成像儀應用領域：
● 工程建筑行業
● 鐵路交通
● 文物保護
● 隧道、橋梁修繕服務
● 水利水電工程
● 發電廠
混凝土斷層超聲成像儀主要特點：
● 非耦合聲波接觸傳感器 ● 單向回聲技術
● 由12排傳感器組成（每排4個傳感器）的相位天線陣列用于收發，為缺陷探測提供高分辨率精確的尺寸
● 可根據任務及不同測試條件設置測量單位間步長
● 適應各種粗糙表面的測量工作
● 在內置電腦上儲存和處理各種數據信號
● 高準確率、高靈敏度
超聲波混凝土、石材斷層掃描儀MIRA是可以用來收集和處理數據，完全獨立的檢測設備。
測量單元是帶有多個耐磨非耦合聲波接觸傳感器的低頻寬帶橫波天線陣列。即使用于粗糙表面，也可保證長久的使用壽命。每個傳感器上都加載了獨立彈簧，從而能夠在不平整表面測量。
儀器內置計算機，在測試過程中可以提供數據處理，在屏幕上顯示它們，并儲存在內存中。數據也可以傳輸?shù)接嬎銠C，通過配套軟件進行處理。
寬大明亮的TFT顯示屏和可調整的鍵盤使得儀器測量物體很容易。選擇操作模式，并進行控制、觀察接收結果，使用戶可以對數據進行預先分析。
儀器小巧輕便，可活動的把手可以更舒適的測量物體的水平面、垂直面和頂面。
電池提供長達5小時的連續工作時間，可以方便地替換另一塊電池（額外電池選配），同樣可以使用交流電供電。
對目標進行測量時，對整個目標進行分布掃描和數據統一，而后對整個物體被測區進行重建。
混凝土斷層超聲成像儀特性：
● 重量輕、防震
● 電池可快速拆卸
● 獨立工作，無需外接計算機
● 非耦合聲波接觸
● 天線陣列適應粗糙的物體表面
● 自動測量物體的超聲波速
● 可顯示物體內部結構的3D影像和物體的B、C、D-Scan
優勢：
● 被測物體內部結構可視化
● 一個斷面的構造成圖僅需3秒
● 使用簡便
● 多種高精度、高敏感度的反射器
● 測量前物體表面不需要做任何準備
● 堅固耐用
